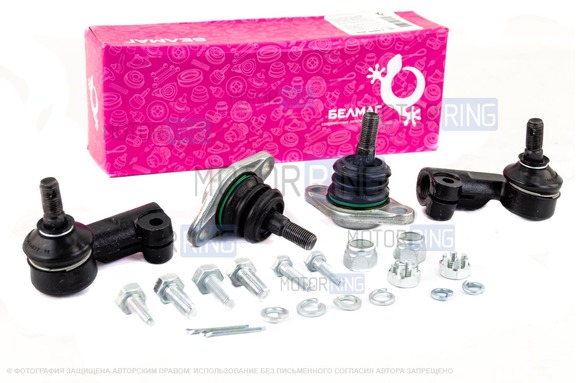

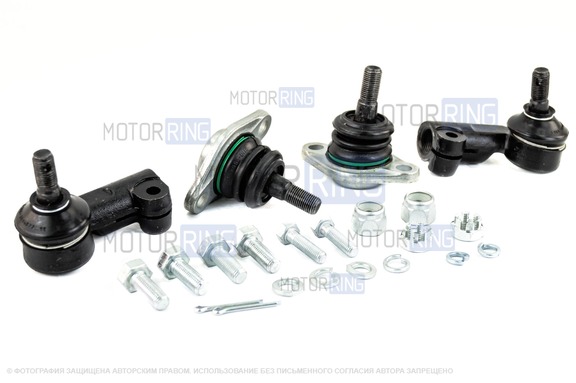

Комплект шаровых опор БелМаг с рулевыми наконечниками (Серия Конвейерная) для ВАЗ 2110-2112, Лада Калина, Лада Калина 2, Лада Приора, Лада Гранта, Гранта FL

Специально для конвейера специалистами НПО «БелМаг» были разработаны, сконструированы и запатентованы шаровые опоры новой конструкции для всех переднеприводных автомобилей (патент РФ № 2440517). Именно такие шаровые опоры прогрессивной конструкции помимо того, что поставляются на конвейер, ещё и выпускаются для вторичного рынка под именем «Конвейерная».

Особенности конструкции этих шаровых опор позволили значительно улучшить параметры работы шарниров. За счет изменения ряда геометрических размеров корпуса требуемый «минимум» усилия вырыва шарового пальца был увеличен почти на 20%.

Специально разработанная новая конструкция цельного вкладыша из современного гомополимерного материала обеспечивает значительное повышение эффективности смазки трущихся поверхностей в процессе эксплуатации. В результате существенно улучшены параметры долговечности работы узла.

Цельнокованый корпус новых шаровых опор для защиты от коррозии имеет экологически безопасное цинковое покрытие белого цвета (с применением Cr3+), а шаровой палец, как и на всех шаровых опорах «БелМаг», получен методом холодной высадки.

Все новшества, включая новый, самый прогрессивный материал вкладыша, герметичный бесфланцевый чехол с заложенной под него смазкой, демпферное кольцо, предотвращающее закусывание чехла при работе шарнира, позволили специалистам НПО «БелМаг» гарантировать безопасную эксплуатацию в течение всего срока службы.

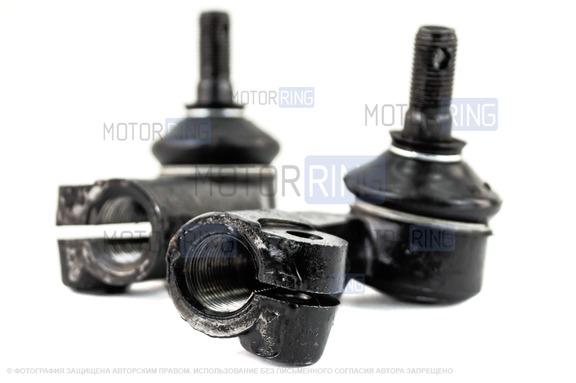

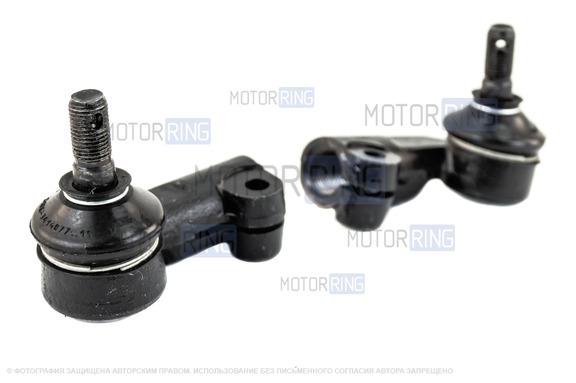

Специально для нового автомобиля «LADA Granta», а также для автомобиля «LADA Kalina» специалисты НПО «БелМаг» разработали принципиально новую для российского автомобилестроения конструкцию рулевых наконечников (патент РФ № 2440517).

Новая конструкция НПО «БелМаг» предусматривает использование шаровых пальцев с высокоточной обработкой сферы, исключение пружины в шарнире, использование новой, более прогрессивной цельной конструкции вкладыша, изготовленного из современного материала.

Все вместе это позволило:

• значительно снизить трение в шарнире;
• более чем в 10 раз уменьшить осевую эластичность (то есть перемещение шарового пальца относительно корпуса под нагрузкой);
• практически в 4 раза уменьшить радиальную эластичность.

В результате стендовых и дорожных испытаний, которые проводились на автомобилях-прототипах «LADA Granta» более года, были получены положительные результаты и зафиксирована более высокая долговечность.

Все это позволило «АВТОВАЗу» одобрить «БелМаг» как изготовителя рулевых тяг для серийных поставок на конвейерную сборку автомобилей «LADA Granta» и «LADA Kalina».

Данные рулевые наконечники могут успешно применяться не только для установки на новые модели автомобилей АО «АВТОВАЗ», но и для ремонта всех автомобилей «десятого» семейства, а также автомобилей LADA Priora и Kalina и выпущенных с октября 2011 года. При этом не требуется внесения каких-либо изменений в конструкцию автомобиля.
