Совместим с контроллерами Январь 5.1, Январь 7.2, Итэлма VS 5.1, Воsch М1.5.4(М), Воsch М7.9.7, Воsch МР7.0, Автэл М7.3 (ЕВРО-3), Итэлма М7.3 (ЕВРО-3).

Функции:

• Автоматическая регулировка яркости дисплея (понижение яркости при включении габаритных огней).
• Энергонезависимая память (сохраняет все значения при снятии клеммы с аккумулятора).
• Ручная подстройка точности показаний по расходу топлива и пробегу в пределах ±30%.

Маршрутный компьютер:

1. Уровень топлива в бензобаке (рассчитанный) - литры;
2. Прогноз пробега на остатке топлива - километры;
3. Расход топлива за поездку - литры;
4. Пробег за поездку - километры;
5. Время поездки - часы, минуты;
6. Средний расход топлива за поездку - л/100км;
7. Средняя скорость поездки - км/ч.

Диагностический тестер:

1. Диагностические коды электронной системы управления двигателя;
2. Температура охлаждающей жидкости - °С;
3. Напряжение в бортовой сети - Вольты;
4. Тахометр - об/мин (х1000);
5. Положение дроссельной заслонки - %;
6. Текущий расход топлива - л/ч или л/100км;
7. Спидометр - км/ч.

Аварийный сигнализатор:

1. Перегрев двигателя;
2. Авария в бортовой сети;
3. Контроль скорости.

Дополнительный сервис:

1. Автоматическое управление вентилятором;
2. Счётчик времени стоянки автомобиля - часы/минуты;
3. Сушка и прогрев свечей - секунды;
4. Функция “ФОРСАЖ”;
5. Яркость дисплея.

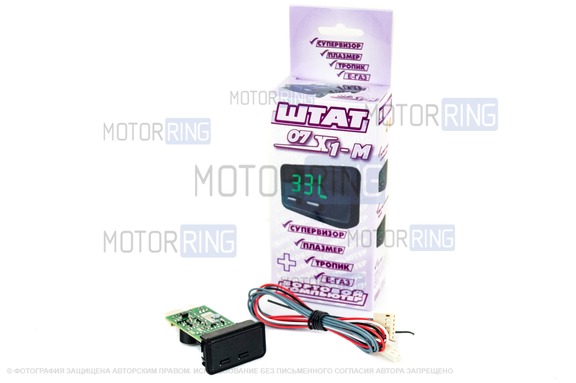

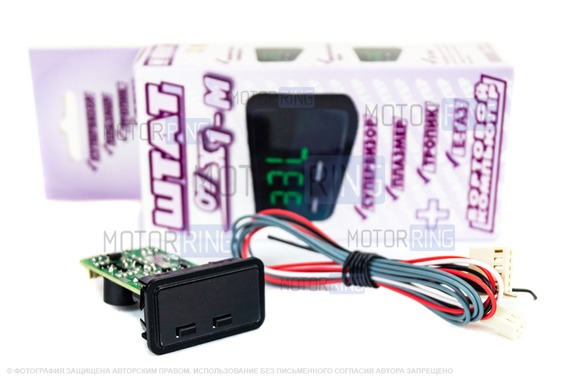

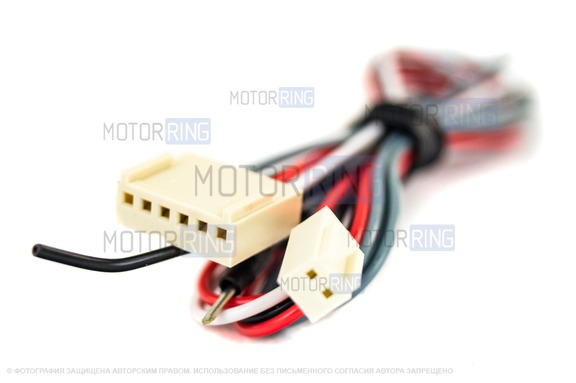

Комплект: 1 БК, проводка

Гарантия: 6 месяцев

Доставим товары по всей России!

Способы доставки:

• Почта России
• СДЭК
• Boxberry
• Деловые Линии
• КИТ
• ПЭК
• Энергия
• ЖелДорЭкспедиция
• Байкал Сервис
• Самовывоз из пункта выдачи в г. Тольятти

Способы оплаты:

•  Картой любого банка, включая кредитные, онлайн (Visa, Mastercard, МИР, JCB)
• SberPay - по счету в Сбербанк Онлайн без ввода данных своей карты
• Сбербанк (через Сбербанк Онлайн, оператора, банкомат)
• Tinkoff (через мобильный банк, оператора, банкомат)
• ЮMoney
• Наложенный платеж (наличными/картой при получении)
• Наличными через терминалы, банкоматы, салоны связи
• Оплата на расчетный счет для ЮЛ и ИП (только без НДС)
• QIWI
• Покупка в кредит

Обратите внимание!
Некоторые товары отправляются исключительно транспортными компаниями, ввиду их крупногабаритности и веса, с подробной информацией по доставке и способах оплаты конкретного заказа Вы можете ознакомиться в корзине при оформлении заказа.

МАРШРУТНЫЙ КОМПЬЮТЕР.

БК переходит в режим маршрутного компьютера при нажатии на левую кнопку (первое нажатие отображает обозначение функции, а повторное нажатие в течение секунды переключает функции по кольцу).

НАЧАЛО ПОЕЗДКИ: удержание левой кнопки более двух секунд (“СТАРТ”) в любом режиме означает начало поездки и подтверждается длинным звуковым сигналом. При этом обнуляются путевые счётчики: расход топлива, пробег и время поездки, а также их производные: средняя скорость, средний расход, прогноз пробега на остатке топлива.

Уровень топлива в бензобаке (рассчитанный) - литры.

Первоначально задаётся водителем и корректируется вручную при каждой заправке. По мере расхода топлива БК пересчитывает уровень топлива в баке. Коррекция: удерживайте правую кнопку (“КОРР.”) более 2 секунд. Нажатием левой (уменьшение на 1 л) или правой (увеличение на 5 л) кнопок введите объём залитого топлива. Максимальный уровень - 45 литров. Удержание любой кнопки в режиме коррекции “доливает” до полного бака (43 литра). Выход из режима коррекции происходит автоматически через 5 секунд после последнего нажатия на любую кнопку.

Прогноз пробега на остатке топлива - километры.

Вычисляется делением уровня топлива в баке на средний расход за поездку. Считается неопределённым (на дисплее отображаются чёрточки) при неопределённом уровне топлива в баке (чёрточки в предыдущем режиме) и при неопределённом среднем расходе (пробег меньше 5 км). Режима коррекции не имеет.

Расход топлива за поездку - литры.

Счётчик топлива, израсходованного с начала поездки, обнуляется при удержании левой кнопки (“СТАРТ”) вместе со счётчиком пробега и временем поездки. При значениях до 100 литров точность индикации - 0.1 литра, при больших значениях - 1л. Точность подсчёта топлива можно изменить в пределах ± 30% в режиме коррекции среднего расхода. Режима коррекции не имеет.

Пробег за поездку - километры.

Счётчик пройденного расстояния с начала поездки обнуляется при удержании левой кнопки (“СТАРТ”) вместе со счетчиком топлива и временем поездки. При значениях до 100 км точность индикации - 0.1 км, при значениях от 100 до 1000 км - 1 км, при больших - 10 км. Режима коррекции не имеет.

Время поездки - часы, минуты.

Счётчик времени включённого зажигания обнуляется при удержании левой кнопки (“СТАРТ”) вместе со счётчиком топлива и пробега. Точность индикации: при значениях меньше 10 часов - 1 минута, при больших - 10 минут. Режима коррекции не имеет.

Средний расход топлива за поездку - л/100км.

Вычисляется делением расхода топлива на пробег - за поездку. При пробеге меньше 5 км средний расход топлива считается неопределённым (чёрточки на экране). Коррекция: удерживайте правую кнопку (“КОРР.”). Введите поправку при расчёте топлива в пределах ± 30%. БК сразу пересчитывает все значения, связанные с топливом, за исключением уровня топлива в баке. Нажатие левой кнопки (“СТАРТ”) в режиме коррекции уменьшает на 1%, нажатие правой кнопки (“КОРР.”) - прибавляет на 1%. Выход из режима коррекции происходит автоматически через 5 секунд после последнего нажатия на любую кнопку.

Средняя скорость поездки - км/ч.

Вычисляется делением пробега за поездку на время поездки. При времени поездки меньше 5 минут считается неопределённой (черточки на экране). Коррекция: удерживайте правую кнопку (“КОРР.”). Введите поправку при расчёте пробега в пределах ± 30%. Влияние поправки начинается с момента ее введения. Нажатие левой кнопки (“СТАРТ”) в режиме коррекции уменьшает на 1%, нажатие правой кнопки (“КОРР.”) - прибавляет на 1%. Выход из режима коррекции происходит автоматическичерез 5 секунд после последнего нажатия на любую кнопку.

ДИАГНОСТИЧЕСКИЙ ТЕСТЕР.

БК переходит в режим диагностического тестера при нажатии на правую кнопку (“КОРР.”) (первое нажатие отображает название функции, а повторное нажатие в течение секунды - переключает функции по кольцу).

Диагностические коды электронной системы управления двигателя.

Причину включения лампы “СНЕСК ЕNGINЕ” на приборной панели Вашего автомобиля Вы можете узнать, перейдя в этот режим. На дисплее бегущей строкой отображается порядковый номер кода и сам код. При отсутствии кодов в памяти контроллера на экране отображаются чёрточки. Коррекция: удерживая правую кнопку (“КОРР.”) можно удалить диагностические коды из памяти контроллера системы впрыска. Подтверждение удаления (положительный ответ контроллера впрыска) сопровождается трёхтональным сигналом. Если причина возникновения кода не устранена, то он появится вновь (иногда это происходит очень быстро и может показаться, что БК не может удалить код).

Температура охлаждающей жидкости - градусы Цельсия.

БК постоянно контролирует эту температуру. При превышении порога 110°С БК автоматически переходит в режим аварийной сигнализации. Дальнейшая эксплуатация автомобиля при такой температуре может привести к дорогостоящему ремонту. Коррекция: для включения и отключения режима автоматического управления вентилятором системы охлаждения удерживайте правую кнопку (“КОРР.”). Порог включения можно изменять в пределах от 90°С до 105°С. Для отключения управления установите порог выше 105°С (на экране загорится надпись “ОFF”). Удержание правой кнопки (“КОРР.”) быстро отключает управление, а левой кнопки (“СТАРТ”) - включает и устанавливает порог 98°С. Горящая точка говорит о том, что вентилятором управляет БК. Выход из режима коррекции происходит автоматически через 5 секунд после последнего нажатия на любую кнопку.

Напряжение в бортовой сети - Вольты.

При работающем двигателе напряжение должно быть 13.5...14.2 Вольта (нормальная работа генератора). Напряжение больше 15 Вольт приведёт к вскипанию электролита из аккумулятора и выходу из строя ламп. При напряжении менее 12.5 Вольт не происходит подзарядки аккумулятора. БК постоянно контролирует напряжение в бортовой сети и автоматически переходит в режим сигнализации при выходе напряжения за пределы 12...15 Вольт при работающем двигателе. Режима коррекции не имеет.

Тахометр - об/мин (х1000).

Этот режим позволит Вам проконтролировать процесс управления холостым ходом двигателя. При нормальной работе регулятора холостого хода (РХХ) и отсутствии проблем в системах подачи топлива и воздуха величина оборотов должна изменяться в пределах не более ± 20 об/мин. Режима коррекции не имеет.

Положение дроссельной заслонки - %.

Этот режим позволяет проверить исправность датчика положения дроссельной заслонки (ДПДЗ). Для этого включите зажигание, не заводя двигатель и плавно нажимайте на педаль акселератора. Показания БК должны плавно изменяться от 0 до 100. Если показания изменяются скачком - датчик не исправен. Если при нажатии педали “до упора” они меньше 100 - отрегулируйте ход педали. Режима коррекции не имеет.

Текущий расход топлива - л/ч или л/100км.

Этот режим позволяет изменять стиль езды так, чтобы добиться максимальной экономичности. При скорости менее 20 км/час показания в л/ч - точка мигает, при большей скорости в л/100км - точка горит постоянно. Режима коррекции не имеет.

Спидометр - км/ч.

Более точный, чем штатный спидометр в панели приборов. Может быть полезен, если штатный спидометр не исправен или отключен по каким-либо причинам. Коррекция: для включения и отключения режима контроля скорости удерживайте правую кнопку (“КОРР.”). Порог срабатывания данного сигнализатора можно изменять от 20 км/час до 180 км/час. Удержание правой кнопки (“КОРР.”) в режиме коррекции быстро отключает сигнализатор (на экране загорается “ОFF”), а левой кнопки (“СТАРТ”) - включает и устанавливает порог 70 км/час. Нажатие левой кнопки (“СТАРТ”) в режиме коррекции уменьшает на 1 км/час, нажатие правой кнопки (“КОРР.”) - прибавляет на 1 км/час. Выход из режима коррекции происходит автоматически через 5 секунд после последнего нажатия на любую кнопку.

СИГНАЛИЗАТОРЫ.

Переход в режим аварийной сигнализации происходит автоматически. Отключить звук аварийного сигнализатора можно, нажав на любую кнопку. Блокировка звука снимается при выключении зажигания. Сигнализаторы блокируются отдельно друг от друга.

Перегрев двигателя.

Включается при превышении температуры двигателя порога 110°С. На экране отображается текущая температура.

Авария в бортовой сети.

Включается при выходе напряжения в бортсети за пределы 12...15 Вольт при работающем двигателе. При неработающем двигателе этот сигнализатор заблокирован.

Контроль скорости.

Если контроль скорости включён (в режиме коррекции спидометра) и скорость превышает установленный порог, то БК издает короткий двухтональный сигнал, не изменяя текущего режима работы. Повторное срабатывание происходит только при предшествующем уменьшении скорости ниже порога на 10 км/час.

Предупреждение о невыключенных габаритных огнях.

Если при выключении зажигания габаритные огни остались включенными, то БК издаст короткий сигнал.

ДОПОЛНИТЕЛЬНЫЙ СЕРВИС.

Автоматическое управление вентилятором.

При высокой температуре наружного воздуха или при низком качестве охлаждающей жидкости, возможно её закипание. В контроллере впрыска порог включения вентилятора системы охлаждения выбран 101°С или даже 105°С. Как показывает практика, иногда это значение неоправданно завышено. БК может управлять вентилятором, причём порог включения можно изменять, а порог выключения всегда на 4°С меньше. По умолчанию эта функция отключена и включить её можно из режима “Температура охлаждающей жидкости”.

Счётчик времени стоянки автомобиля - часы/минуты.

Просмотр возможен только при выключенном зажигании нажатием на любую кнопку. Автоматически запускается при скорости меньше 15 км/час и сбрасывается при большей скорости. Запуск или остановка двигателя не вызывают его обнуления. Принудительно обнулить этот счётчик можно, удерживая левую кнопку (“СТАРТ”) более 2 секунд (сброс подтверждается коротким двойным сигналом). При горящих габаритных огнях этот режим включен постоянно. Нажатием на правую кнопку (“КОРР.”) можно принудительно включить дисплей на 1 час.

Сушка и прогрев свечей - секунды.

В сложных погодных условиях (влажная погода, отрицательная температура) предварительная просушка и прогрев свечей в несколько раз повышает вероятность его удачного запуска. Функция доступна только сразу после включения зажигания и при температуре двигателя менее 40°С. При нажатии на левую кнопку (“СТАРТ”) запускается таймер на 120 секунд. Во время хода таймера происходит сушка и прогрев свечей. Продлить период сушки можно, повторно нажав на левую кнопку (“СТАРТ”), прервать - нажав на правую кнопку (“КОРР.”) или запустив двигатель. После окончания прогрева и сушки свечей - БК издаст звуковой сигнал и перейдёт в обычный режим работы - свечи просушены и прогреты, запускайте двигатель.

Функция “ФОРСАЖ”.

Запуск функции “ФОРСАЖ” немедленно приведет контроллер в состояние первоначальных заводских установок для бензина с октановым числом не ниже 95, исключая длительный период самообучения (16 ездовых циклов, предусмотренных программой контроллера без запуска функции “ФОРСАЖ”). При этом восстановится динамика и расход топлива до нормальных значений. Мы рекомендуем включать данный режим в следующих случаях: - при снижении мощности двигателя из-за низкого качества топлива - при повышенном расходе топлива - при сбоях контроллера ЭСУД - при переходе с питания газом на бензин для автомобилей, оборудованных газобалонной аппаратурой. Для запуска функции “ФОРСАЖ” удерживайте правую кнопку (“КОРР.”) более 2-х секунд в режиме индикации функции “ТАХОМЕТР”, при этом звучит звуковой сигнал.

Внимание! При включении функции “ФОРСАЖ” на холостом ходу двигатель может остановиться, в движении запуск функции “ФОРСАЖ” может инициировать кратковременный сбой в работе двигателя. Это свидетельствует о восстановлении первоначальных заводских установок для бензина с октановым числом не ниже 95 и неисправностью не является.

Внимание! Если после активации функции “ФОРСАЖ” на стоящем автомобиле двигатель запускается с трудом, то это неисправностью не является и свидетельствует о том, что переобучение контроллера запущено успешно.

Яркость дисплея.

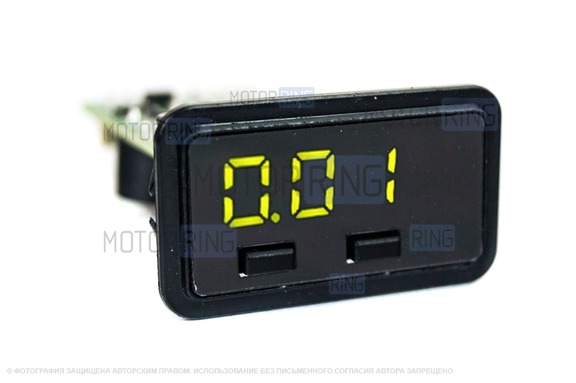

Для изменения яркости дисплея надо нажать две кнопки БК одновременно

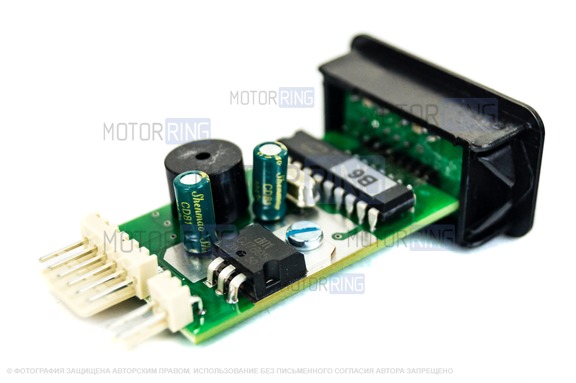

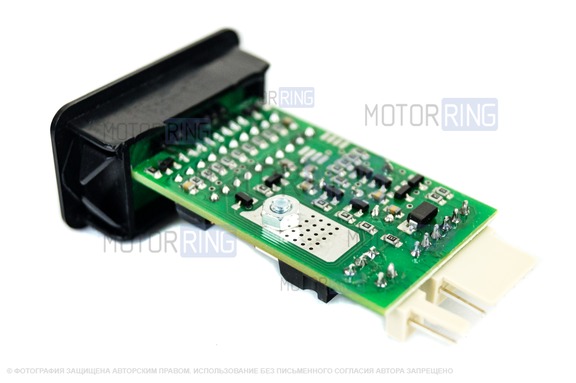

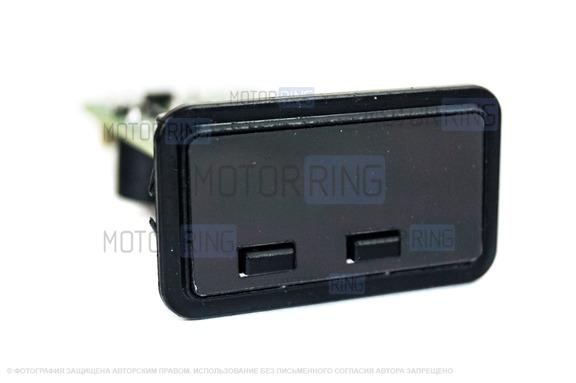

«Маленький да удаленький» - это самое подходящее определение, которым можно описать товар, который мы хотим сегодня представить Вам - бортовой компьютер ШТАТ 07X-1М для автомобилей классического семейства ВАЗ 2105 и ВАЗ 2107. Думаем, не стоит пояснять, почему мы так считаем, но что сделать точно следует, так это перечислить все возможности этого компактного «бортовика» для «вазовской классики».

В качестве маршрутного компьютера ШТАТ 07X-1М умеет делать стандартные вещи, такие как показывать количество бензина в баке, расход топлива, пробег и время поездки, средняя скорость.

Но умеет этот БК и работать в качестве диагностического тестера. Он может понимать коды системы управления двигателя, определять температуру воздуха за бортом и напряжение в бортовой сети, работать как тахометр, определять в каком положении находится дроссельная заслонка и показывать текущую скорость.

Есть у БК ШТАТ 07X-1М для ВАЗ 2105 и ВАЗ 2107 и функции аварийного сигнализатора. Он подаст информацию владельцу, когда перегреется двигатель, произойдет авария в бортовой сети, а также будет контролировать скорость.

Ну, и еще несколько бонусных функций: управление вентилятором, подсчет времени автомобиля без движения, настройка яркости дисплея.
Стоит отметить, что данный БК подходит не на все ВАЗ 2105 и ВАЗ 2107. Основное условие совместимости — инжекторная система подачи топлива и год выпуска начиная с 1982 года, когда и стартовало производство инжекторных ВАЗ 2105.

Штатно «вазовская классика» так и не получила бортовой компьютер, но к счастью БК для семерки можно установить в любое время уже в процессе эксплуатации автомобиля. Если Вы не обладаете специальными навыками по установке бортовых компьютеров, то для монтажа рекомендуем Вам обратиться в специализированный сервисный центр.

Удачного Вам тюнинга и приятной эксплуатации!
