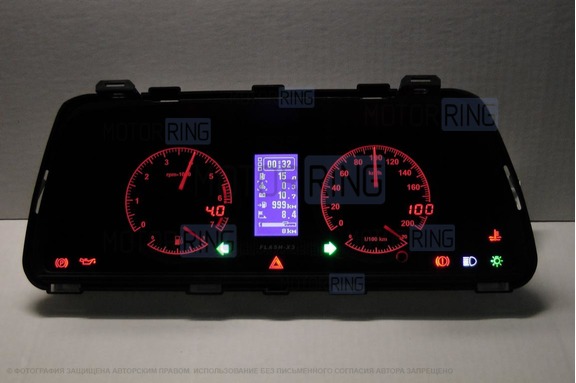

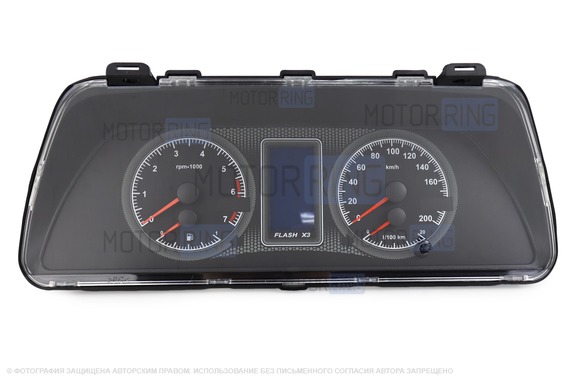

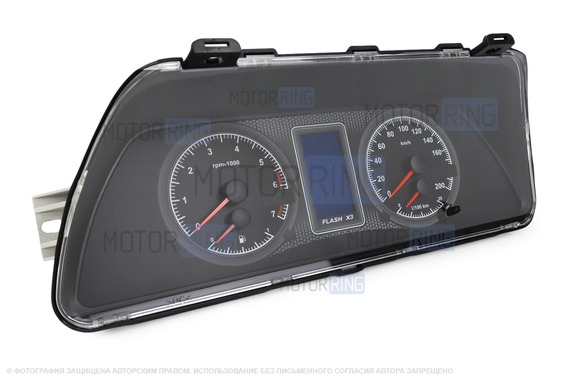

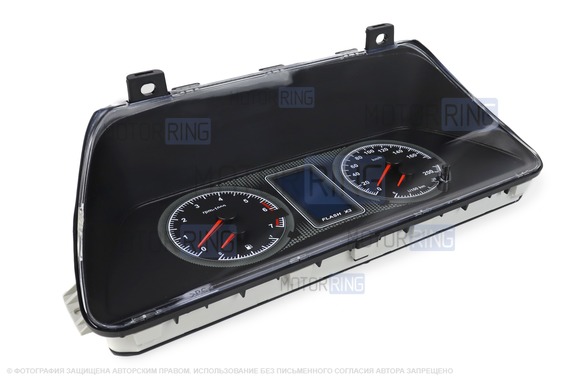

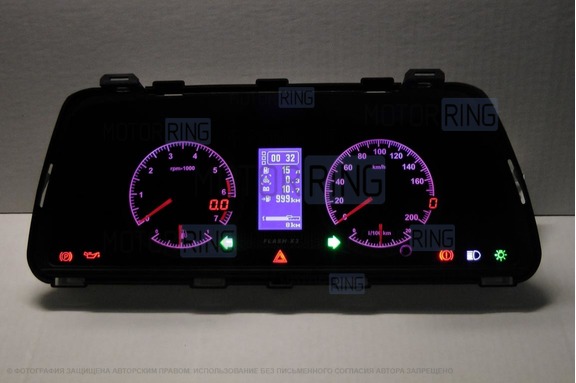

Электронная комбинация приборов Flash Х3 для ВАЗ 2108-21099, 2110-2112, 2113-2115, Лада 4х4 (Нива), Шевроле Нива

Параметры, измеряемые компьютером КЭП «FLASH X3»:

1. Пробег автомобиля (по датчику скорости). Параметры датчика: 6000 имп. на 1 км. пробега;
2. Расход топлива в час или на 100 км. (по датчику расхода топлива). Параметры сигналов: 16000 имп. на 1л. топлива;
3. Время с дискретностью 1сек. Точность хода не хуже +/- 2 сек., в сутки;
4. Напряжение в бортовой сети автомобиля с точностью 0,1В + единица младшего значащего разряда в диапазоне 0-24 В;
5. Внешнюю температуру с помощью датчика внешней температуры 2115-382810 VDO (ТУ 4573-003-43820854-98);
6. Остаток топлива в баке (с помощью штатного датчика топлива).

Инструкция по подключению:

Для ВАЗ - 2110, 2111, 2112:
Для установки КЭП «FLASH X3» необходимо: извлечь из центральной консоли автомобиля стандартную КЭП, для чего требуется опустить рулевую колонку в нижнее положение, открутить 4 винта кожуха, снять его, затем открутить 2 винта крепления КЭП.
Отсоедините от КЭП жгуты. От выключателей, установленных на кожухе можно жгуты не отсоединять, или временно отсоединить только те, которые мешают.

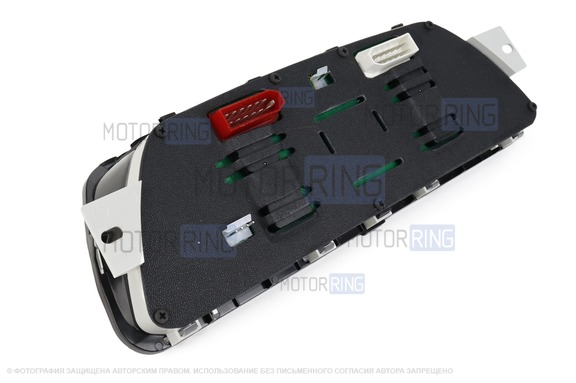

Подключите КЭП «FLASH X3» по схеме. Разъемы X-1 и Х-2, подводимые в жгутах к стандартной КЭП, аналогично подключаются к КЭП «FLASH X3», причем белая жгутовая колодка - к белому разъему, а красная - к красному.

Подключить один провод в колодку диагностики ОБД2 провод(к-линия) для считывания данных с ЭБУ. В инструкции по установки расписано и показано как это делается.

Отличия в подключении к автомобилю Шевроле-НИВА следующие:
Снимите декоративную накладку, закрывающую доступ к комбинации приборов. Для этого открутите 2 самореза, расположенные в верхней части перед КЭП. После этого извлеките 2 заглушки, справа от КЭП, под которыми расположены еще 2 самореза. Аккуратно извлеките накладку.

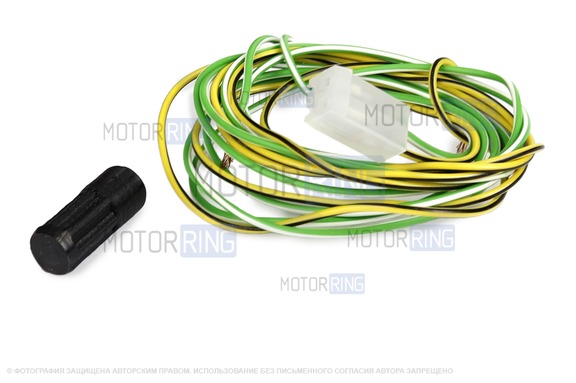

Для подключения ближнего света используется другой жгут. Подключите его с одной стороны к разъему Х-3. Отсоедините колодку от выключателей ближнего / габаритного света. Извлеките зеленый провод, аккуратно сжав «усик». Вставьте на его место контакт «мама» жгута ближнего света. Второй контакт «папа» необходимо подсоединить к извлеченному контакту с зеленым проводом, восстановив предварительно «усик» и одев на оба контакта колодки.
Для подключения сигнала расхода топлива необходимо снять контроллер управления двигателем (за вещевым ящиком), снять разъем контроллера, вставить в колодку дополнительный провод (в комплекте КЭП), установив его на место контакта 32. Провод нужно провести также, как и весь жгут. После этого восстановите соединения контроллера. Полученный проводник необходимо подсоединить к зелено-белому проводу 4-х контактной колодки жгута КЭП. Соединение проводов нужно изолировать.
Можно не производить данное соединение, подождав некоторое время. В конце 2005 г. будет выпущена версия программы, поддерживающая информацию о расходе топлива через К-линию.
Кроме этого, необходимо зайти в меню настройки -> топливный бак -> объем бака, установив объем =58 л.
Установка фотодатчика в Шевро-НИВА производится в имеющуюся в комплекте заглушку.
После установки КЭП «FLASH X3», регулировка яркости подсветки комбинации приборов, отопителя и т.д. осуществляется от энкодера. Поэтому от штатного регулятора яркости необходимо обязательно отсоединить колодку, иначе регулировка яркости производиться практически не будет.

Органы управления:
Единственным внешним органом управления КЭП «FLASH X3» является энкодер. Поворотом ручки (без нажатия) регулируется яркость подсветки комбинации приборов, а также отопителя и прочих приборов, регулировка яркости подсветки которых осуществлялась ранее штатным регулятором.
При повороте энкодера с нажатием поочередно меняются доступные экраны.
Двойное нажатие (с коротким промежутком) на энкодер осуществляет вход из главного меню в меню пользователя. При входе в этот режим регулировка яркости подсветки невозможна до выхода из меню.

Частные технические решения:

Особенностью КЭП «FLASH X3», в отличие от штатных устройств аналогичного назначения является её высокая функциональность. Ниже следует описание частных технических решений, о которых должен знать покупатель, показывающее уровень разработки.

• Индикатор температуры охлаждающей жидкости состоит из 8 светодиодов. Первые 6 включаются зеленым свечением. 7-й светодиод - красным. Включение 8-го (также красного) переводит 7-й и 8-й светодиоды в режим мигания с одновременной подачей звукового сигнала.
• Индикатор уровня топлива также состоит из 8 светодиодов. При полном баке все они имеют зеленое свечение. Если падение уровня достигло 2-го светодиода, 1-й и 2-й начинают светиться красным светом. Если же падение уровня достигло 1-го светодиода, оба (1-й и 2-й) начинают моргать, привлекая внимание водителя и напоминая о необходимости срочной заправки.
• Кроме внешнего, на лицевой панели КЭП «FLASH X3», имеется окошко встроенного фотодатчика. При изменении уровня освещенности, на основании сигнала датчика, меняется уровень свечения индикаторов оборотов, скорости, температуры охлаждающей жидкости и уровня топлива.
• Сигнализатор превышения скорости, встроенный в КЭП «FLASH X3», работает следующим образом: В меню «НАСТРОЙКИ» устанавливаются 2 порога сигнализатора по скорости. При достижении скорости первого порога, индикатор «FLASH X3» начинает мигать, призывая сбросить скорость. При достижении 2-го порога индикатор переходит в режим непрерывного свечения. При желании, систему предупреждения о превышении скорости можно отключить через тот - же раздел меню.
• 7-сегментный индикатор тахометра показывает значение в формате «0,75» до 1000 оборотов, а при превышении выключает младшую значащую цифру.

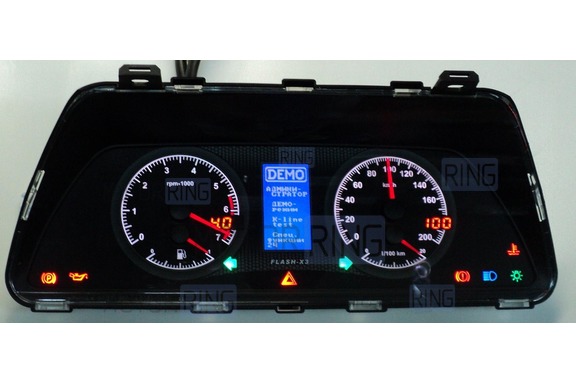

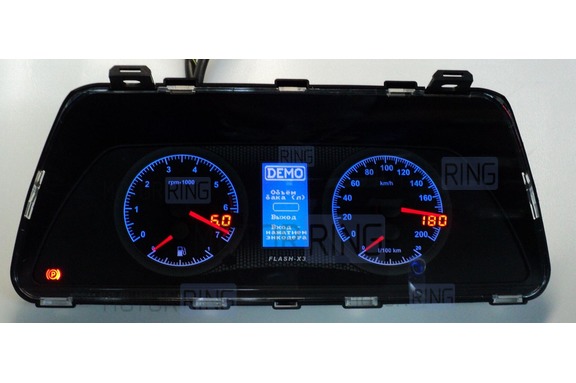

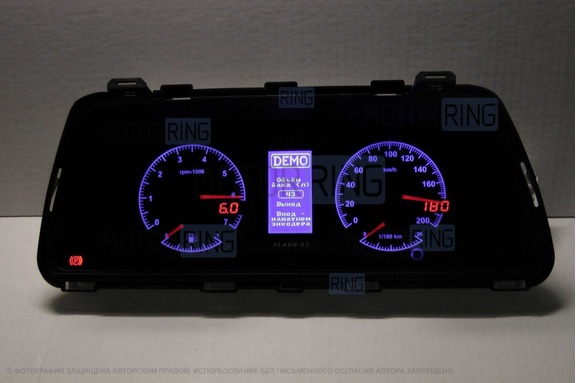

• Режим «ДЕМО» может быть включен как через меню при помощи знкодера, так и подачей + 12В на оба входа указателей поворотов. При этом включение в режим производится через 10 сек., при обязательной подаче питания на контакты + 12В-Аккумулятор и + 12В-Замок зажигания.
• Пользователь имеет возможность включить подсветку комбинации приборов, не включая выключатель габаритного света. Сделать зто можно через меню «НАСТРОЙКИ», поставив в необходимой строке «галочку».

Включение КЭП. Главное меню:
При включении зажигания на дисплее появляется заставка с рисунком автомобиля, номером версии программного обеспечения и датой. После небольшой паузы происходит переключение в главное меню.

Температура охлаждающей жидкости и остаток топлива кроме светодиодных шкал показаны цифрами. Низкие значения температуры охлаждающей жидкости показываются как «?». Также показываются данные, находящиеся за пределами допусков, что во многих случаях означает обрыв датчика. Часы показывают текущее время в формате 24:00;
Расход топлива показывается при стоянке в литрах в час, а при скорости > 0, в литрах на 100 км. пробега;

Напряжение на аккумуляторе - в вольтах и десятых долях вольта;
Суточный пробег - в километрах и сотнях метров после разделителя;
Общий пробег - в километрах. Хранение информации об общем пробеге - энергонезависимое.

Двойное нажатие (с коротким промежутком) на энкодер осуществляет переход из главного меню в меню пользователя. Если все строки выбранного меню не помещаются на экране, в нижней части высвечивается стрелка «вниз», обозначающая, что при вращении энкодера можно переместиться по меню ниже, вызвав все возможные функции. Вход на уровень меню «ниже» осуществляется однократным нажатием на энкодер. Выход из подменю - переводом «засвеченной» строки на «выход из меню» и однократным нажатием на энкодер.
Если не трогать энкодер в течении 30 сек., или выключить, а затем включить «зажигание» - произойдет автопереход в главное меню.
Для изменения цифровых параметров нужно встать на выбранную строку и нажать энкодер однократно. В верхней правой части экрана появится иконка < +...- >, обозначающая возможность набора данных.
