Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя - жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:                                              4

Рабочий объем цилиндров, л:                                   1,390

Степень сжатия:                                                         10,8

Номинальная мощьность двигателя при чистоте    65,5кВт.-(89 л.с.)

вращения к/вала 5250 0б/мин.:

Диаметр цилиндра, мм:                                              76,5

Ход поршня, мм:                                                          75,6

Число клапанов:                                                           16

Минимальная частота вращения к/вала, об/мин:     800-850

Максимальный крутящий момент при 4200-4800

об/мин., Н*м:                                                                 127

Порядок работы цилиндров:                                        1-3 4-2

Октановое число бензина:                                            95 (неэтилирован.)

Система подачи топлива:                                             Распределенный впрыск с электронным управлением

Свечи зажигания:                                                           А17ДВРМ, BPR6ES(NGK)

Вес, КГ:                                                                           112,0

Внимание!
Двигатель в сборе является комплектом деталей, не прошедшим предэксплуатационной подготовки. Перед эксплуатацией двигателя необходимо снять клапанную крышку, поддон и проверить агрегат на предмет наличия посторонних предметов, правильности сборки, момента затяжки элементов КШМ и ГРМ, выставления меток. Также требуется прокрутить за шкиф коленвала несколько оборотов, чтобы оценить работу мотора.

Магазином дается гарантия на проверку двигателя – 7 дней с момента получения. Этого срока достаточно для осуществления предэксплуатационной подготовки и выявления возможных дефектов сборки. На дальнейший срок службы и пробег гарантия не распространяется, так как срок и качество службы ДВС зависят от множества параметров, таких как:

• качество и уровень ГСМ;
• своевременное техническое обслуживание самого двигателя, а также впускной, выпускной, топливной систем;
• внешние условия эксплуатации (например, попадание воды в двигатель, перегрев двигателя, давление масла);
• манера езды;
• соответствие СТО проводимым работам по установке и наладке двигателя;
• квалификация установщика (механика);
• уровень последующего обслуживания и прочие.

      Особенности двигателя:

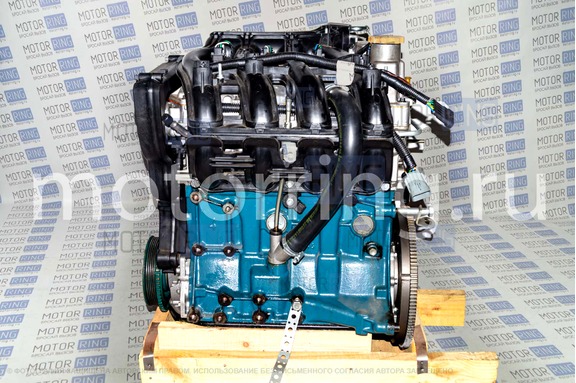

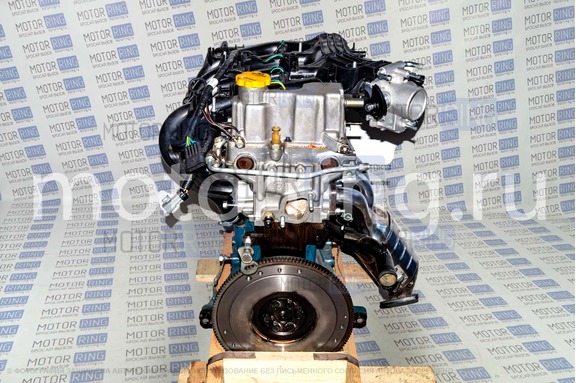

 Двигатель ВАЗ 11194 может применяться для установки на автомобили ВАЗ 11174, ВАЗ 11184, ВАЗ 11194 .

Двигатель ВАЗ 11194 это «облегченный» вариант двигателя ВАЗ 21126. Уменьшение рабочего объема осуществлялось за счет уменьшения диаметра цилиндров до 76,5мм. И доработки камеры сгорания. Использование новых технологий и конструкторских решений позволило при уменьшении рабочего объема сохранить мощность двигателя. Было обьявленно о повышении ресурса на двигатель (смотреть «Блок цилиндров») Двигатель обладает высокими показателями экономичности. Расход масла не превышает 0,15% от расхода топлива. Двигатель может выпускаться в модификациях под нормы токсичности Евро 3 или Евро-4.

Блок цилиндров 11194 -1002011 выполнен с диаметром цилиндров – 76,5 мм. Высота блока составляет 197,1 мм (расстояние от оси вращения коленчатого вала до верхней плоскости блока цилиндров). Как у всех вазовских двигателей, с поперечным размещением в моторном отсеке, размер между центрами цилиндров соответствует 89 мм. Для обработки стенок цилиндра использовалась новая технология фирмы Federal Mogul. Специальное хонингование позволило получить более качественные поверхности цилиндра. Для обеспечения повышенных требований к точности изготовления были определены всего три класса точности для диаметра цилиндра (А, В, С - через 0,01мм). Уменьшение диаметра цилиндров повысило жесткость блока и улучшило его охлаждение. На блоке 11194 , как и на блоках моделей 11193 и 21126, в опорах коренных подшипников установлены масляные форсунки для охлаждения поршней. Блок окрашивается в синий цвет. Маркировка класса цилиндра осуществляется на нижней поверхности блока.

На двигатель ВАЗ 11194 устанавливается коленчатый вал 11183. Посадочные размеры вала совпадают с размерами вала ВАЗ 2112. По отношению к валу 2112 увеличен радиус кривошипа, который составляет 37,8мм., в результате ход поршня составил – 75, 6мм. Вал маркируется на щеке противовеса - указана модель «11183». Шкив зубчатый коленчатого вала используется от модели ВАЗ 21126. Для привода вспомогательных механизмов на вал устанавливается демпфер модели ВАЗ 2112.

Облегченная шатунно-поршневая группа разрабатывалась с участием фирмы Federal Mogul. В дальнейшем проводилась ее адаптация для двигателей ВАЗ 21126(диаметр 82мм.) и ВАЗ 11194(диаметр 76,5мм). Поршень ВАЗ 11194 имеет номинальный диаметр 76,5мм., и рассчитан на использование «тонких» поршневых колец производства фирмы Federal Mogul. Значительно уменьшилась высота поршня. Форма лунок на днище поршня соответствует лункам поршня 21126. Отверстие под палец смещено от оси поршня на 0,5мм. Конструкция поршня предусматривает осевую фиксацию шатуна. Данная схема сопряжения шатуна и поршня принципиально отличается от того, что использовалось на других двигателях, где осевое смещение шатуна ограничивается боковыми поверхностями нижней головки шатуна и поверхностями коленчатого вала. Диаметр отверстия под поршневой палец – 18мм. По отклонению диаметра поршня определены три класса точности, аналогичные классам цилиндров. Маркировка класса осуществляется на днище поршня.

Поршневой палец имеет размеры: наружный диаметр – 18мм., длина -48мм.

Шатун ВАЗ 11194 отличается от шатуна 2110 и изготавливается с использованием новой технологии. Вес шатуна снизился, а длина шатуна увеличилась и составляет 133,5мм. Нижняя крышка шатуна изготавливается из единой заготовки путем излома нижней части головки шатуна. В результате поверхность сопряжения крышки и шатуна получается рельефной и уникальной для каждого шатуна. Такая технология позволяет исключить любые смещения крышки шатуна и добиться высокой точности для отверстия под шатунную шейку. Для крепления крышки шатуна применяются болты новой конструкции. При каждой разборке шатуна требуется замена болтов на новые. Для тонкого шатуна потребовался новый шатунный вкладыш фирмы Federal Mogul шириной – 17,2мм.

В целом вес комплекта «поршень-палец-шатун» разработчикам удалось уменьшить на 32% по отношению к комплекту 2110.

Поршневые кольца диаметром 76,5мм с размерами по высоте:1,2мм – верхнее компрессионное, 1,5мм - нижнее компрессионное, 2мм – маслосъемное. Кольца производства фирмы Federal Mogul.

Головка блока цилиндров ВАЗ 11194 является доработанным вариантом шестнадцатиклапанной головки 21126. Изменилась только камера сгорания – он стала меньше.

Распределительные валы, клапана, пружины и гидротолкатели установлены от двигателя ВАЗ 2112.

Для отличия, на распределительных валах, между вторым и третьим кулачком имеется цифровая маркировка: Последние цифры этой маркировки для впускного вала - «15», для выпускного – «14».

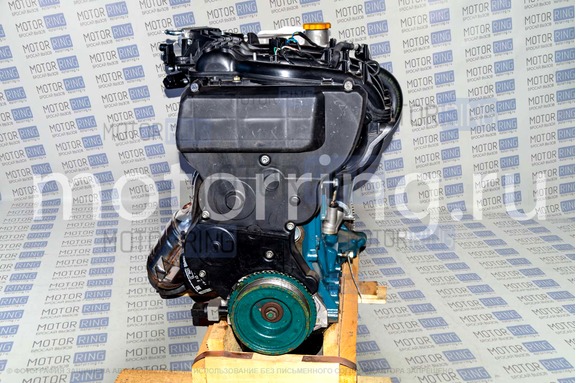

Привод ГРМ на двигателе ВАЗ 11194 выполнен аналогично мотору ВАЗ 21126. В механизме применяются зубчатые шкивы, зубчатый ремень, автоматический натяжитель с опорным роликом. Оригинальными деталями являются приводные шкивы распределительных валов. Шкивы маркируются специальными метками в форме кружков. На впускном шкиве нанесены два кружка. На выпускном шкиве присутствует четыре кружка. Для привода шкивов применяется зубчатый ремень фирмы Gates 76137 х 22 мм. Ремень шириной 22мм имеет 137 зубьев полукруглой формы. Производитель определяет ресурс этого зубчатого ремня в 200 тыс. км.

Шкивы распределительных валов, коленчатого вала и водяного насоса имеют профиль зубьев, рассчитанный под ремень с полукруглым зубом.

На двигатель ВАЗ 11194 устанавливается оригинальная прокладка головки цилиндров фирмы Federal Mogul. Прокладка металлическая, двухслойная, толщиной 0,45мм с отверстиями под диаметр цилиндров 76,5мм.

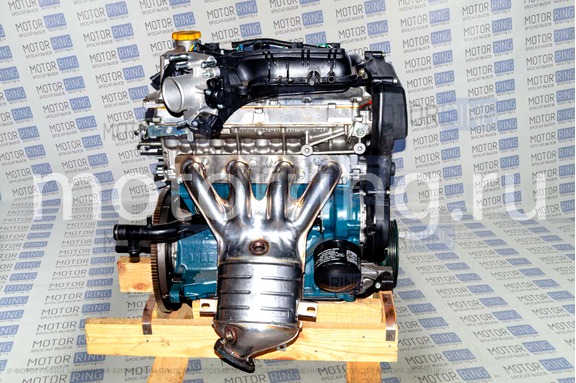

Для снижения содержания вредных веществ в выхлопных газах, применяется катколлектор. Катколлектор - это приемная труба глушителя объединена с каталитическим нейтрализатором. Для выполнения требований норм токсичности Евро 3, устанавливается модификация катколлектора 11194-1203008-10(11). Для выполнения норм Евро-4 применяется катколлектор модели 11194-1203008-00(01).

На двигателе установлен генератор 1119-3701010 (85 А).

Для привода генератора используется поликлиновый ремень1118-1041020 – 6К–882(882мм.). Такой ремень используется на ДВС ВАЗ 21114.

Система зажигания выполнена аналогично системе установленной на двигателях ВАЗ 21124, ВАЗ 21126, где применяются индивидуальные катушки зажигания для каждой свечи.

Топливные системы ВАЗ 11194 и ВАЗ 21126 одинаковы. На двигатели устанавливается топливная рампа 1119-1144010. Возможна установка форсунок «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734(тонкие, голубые, на 4-е сопла). Электронная система управления двигателем осуществляет фазированную подачу топлива в цилиндры.

Электронная система управления двигателем осуществляется контроллером М 7.9.7 или ЯНВАРЬ 7.2. (в комплект поставки не входят) под нормы токсичности Евро-3 и Евро-4.
