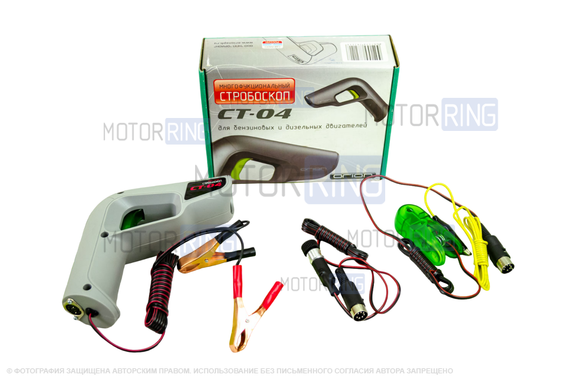

Стробоскоп Орион СТ-04 для карбюраторных и инжекторных двигателей

Назначение

Автомобильный стробоскоп Вымпел СТ-04 предназначен для измерения и правильной установки угла опережения зажигания, диагностики неисправных узлов системы зажигания на карбюраторных и инжекторных двигателях, а также с магнето и магдино. Для проверки правильной установки угла опережения впрыска топлива на дизельных двигателях.

Особенности

• Подходит для любого числа цилиндров
• Излучатель - ксеноновая лампа вспышка
• Фокусированный луч повышенной яркости
• Питание от аккумулятора автомобиля с напряжением от 10 до 32В
• Синхронизация - сменные датчики.
  • Бензиновые двигатели - бесконтактная «прищепка» совместно с “крокодилом” провода синхронизации по прерывателю.
  • Дизельные двигатели - пьезодатчик подсоединяемый к топливной трубке.
  • Двигатели с магнето - бесконтактная «прищепка» совместно с “крокодилом” провода синхронизации по прерывателю.
• Автоматическая подстройка под уровень сигнала с возможностью регулировки чувствительности.

Список Функций:

Бензиновый двигатель

• Режим работы стробоскопа (бензиновый/дизельный двигатель)
• Напряжение аккумуляторной батареи
• Установка угла опережения зажигания (задержка/предсказание подсветки метки)
• Обороты двигателя в минуту
• Эффективность цилиндров (соотношение времен работы цилиндров, номинальное 100%)
• Длительность горения искры в цилиндрах
• Напряжение горения искры в цилиндрах
• Минимальное/максимальное напряжение замкнутых контактов механического прерывателя
• Угол замкнутого состояния контактов механического прерывателя У.З.С.К.
• Напряжение пробоя свечного зазора цилиндров
• Неравномерность оборотов
• Выбор типа двигателя (четырехтактный/двухтактный)
• Выбор наличия/отсутствия распределителя
• Коэффициент пересчета оборотов (по числу цилиндров, типу двигателя, распределителю)
• Поворот экрана на 180 градусов
• Информация о версии программного обеспечения
• Диагностика синхронизации стробоскопа с системой зажигания

Дизельный двигатель

• Режим работы стробоскопа (бензиновый/дизельный двигатель)
• Напряжение аккумуляторной батареи
• Установка угла впрыска топлива (задержка/предсказание подсветки метки)
• Обороты двигателя в минуту
• Эффективность цилиндров (соотношение времен работы цилиндров, номинальное 100%)
• Неравномерность оборотов Количество цилиндров двигателя
• Поворот экрана на 180 градусов
• Информация о версии программного обеспечения
• Диагностика синхронизации стробоскопа с системой впрыска топлива
