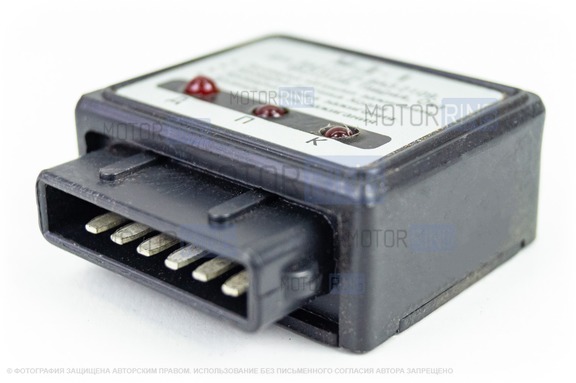

Мгновенная диагностика Орион МД-1 для ВАЗ 2108-21099, 2110-2112, Лада Ока

Инструкция по эксплуатации:

1. Снять с коммутатора разъем зажигания;

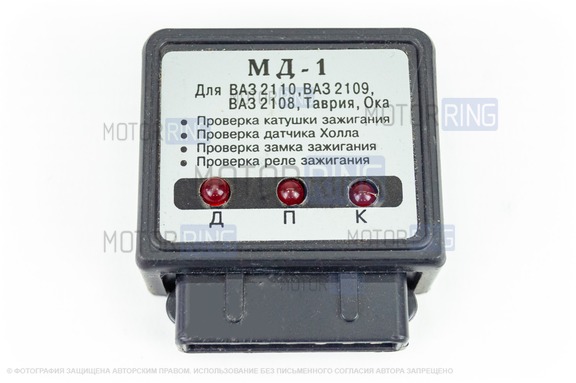

2. Установить устройство дагностики в разьем зажигания;
3. Включить зажигание (стартер не вращать);
4. Светодиод "П" горит (замок зажигания и реле зажигания исправно);
5. Светодиод "К" горит (катушка зажигания исправна);
6. Включить стартер: если светодиод "Д" мигает, значит датчик Холла исправен.

Установка зажигания:

1. Повторить пункты инструкции по эксплуатации 1, 2, 3;
2. Совместить метку коленвала и метку распредвала, согласно инструкции по эксплуатации автомобиля;
3. С помощью светодиода "Д" установить угол зажигания (в момент загорания светодиода "Д") вращая распределитель зажигания. Бегунок должен быть направлен в сторону 1-го цилиндра на крышке распределителя зажигания.

Регулировка клапанов:

1. Повторить пункты инструкции по эксплуатации (1, 2, 3) и пункты установки зажигания (2, 3);
2. Отрегулировать клапаны по углу поворота коленвала=0;
3. Проверить коленвал по часовой стрелке, когда светодиод "Д" загорится (что соответствует 180 градусам поворота коленвала) регулировать клапана по углу 180 градусов;
4. Повторить вышеперечисленные циклы регулировки для клапанов остальных цилиндров в соответствии с инструкцией по эксплуатации автомобиля.
